自承式鋼模板系統性能試驗和設計方法研究

作者：李文斌高長喜錢磊童根樹
時間：2010-08-13 19:22:03 [收藏]

關鍵詞：自承鋼模板系統性

摘要通過將樓板的上層鋼筋和樓板底部配筋用直徑為3~6mm的細鋼筋作為腹桿焊接連接，形成桁架，并在底部焊接一層厚度為0.4～0.6mm的薄鋼板，就可以節省施工節點的模板費用，加快施工進度。
     這種樓板施工方法稱為自承式模板。本文對自承式模板在施工階段的撓度和鋼筋應力進行了試驗，驗證了施工階段可以采用上下弦連續的桁架計算模型，對正常使用階段的樓板剛度和極限承載力也進行了試驗研究，結果表明，自承式模板的樓板，由于在施工階段樓板混凝土和鋼筋自重在混凝土內不產生應力，這種樓板的使用狀態下基本不開裂，和普通支模板的混凝土樓板相比可以改善了抗裂性能，使用階段樓板的剛度也比普通混凝土樓板大。但是極限承載力和普通樓板相同。
關鍵詞 樓板，自承式模板

    為充分發揮鋼結構施工周期短的優點，多高層鋼結構樓板一般采用肋高51和76mm，板厚0.8～1.2mm的壓型鋼板的組合和非組合樓板。在目前我國的經濟水平下，采用這種樓板造價偏高；而且樓板厚度比現澆混凝土樓板厚20～30mm，使得建筑樓層凈高降低；樓板下表面不平整。因此開發其他樓板體系具有廣泛的市場前景。
    本試驗的自承式模板系統，利用混凝土樓板的上下層縱向鋼筋，與彎折成形的小鋼筋焊接，組成能夠承受荷載的小桁架，在橫向布置彎折成形的鋼筋，布置在縱向桁架上面，橫向鋼筋底部與薄鋼板焊接，組成一個在施工階段能夠承受濕混凝土及施工荷載的結構體系。在使用階段，鋼筋桁架成為混凝土樓板的配筋，能夠承受使用荷載。該自承式鋼模板力學模型簡單直觀，設計方便。施工前可根據板的跨度和荷載情況設計并預制鋼骨架；施工中板與板之間相互扣接；省去模板，施工方便。它具有

預制板的施工快速的優勢，又具有現澆板整體剛度大，抗震性能好的優點，因而具有廣闊的使用前景。
    本文對自承式單跨簡支單向鋼模板在施工階段與使用階段的受力性能以及極限承載能力進行了試驗研究，驗證了施工階段自承式鋼模板設計的理論計算模型。
1 試件和試驗裝置
1.1試件

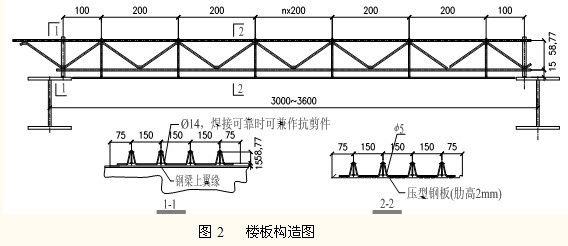

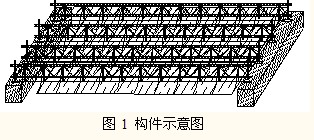

    試驗采用單跨簡支單向鋼模板。試件有A、B兩組，圖1是試件示意圖，圖2是構造尺寸。

A組試件四個，寬度為600mm，跨度3m。上下縱向鋼筋軸線距離為58mm，下部縱向鋼筋中心下部縱向鋼筋中心離底部鋼板25mm。試件底部鋼板為帶肋鋼板，厚度為0.4mm；腹桿和橫向鋼筋分別為5mm和4mm的冷拔低碳鋼絲；端部豎桿鋼筋為φ12；上下縱向鋼筋均為φ12。
    B組試件三個，寬度為600mm，跨度3.6m。上下縱向鋼筋軸線距離為77mm，下部縱向鋼筋中心離底部鋼板25mm。試件底部鋼板為帶肋鋼板，厚度為0.4mm；腹桿和橫向鋼筋分別為5mm和4mm的冷拔低碳鋼絲；端部豎桿鋼筋為φ12；上部縱向鋼筋為φ14，下部縱向鋼筋為φ12。

1.2試驗裝置和加載方案
a施工階段：
    樓板的四周架設槽鋼[20作模板，澆注混凝土。在以下過程中：澆筑混凝土→跨中處施加集中活荷載（1.5kN）→卸載→五等分點處施加集中活荷載（A組0.56kN，B組0.67kN）→卸載，分別記錄跨中撓度和各測點應變，并觀測是否有其他異常現象。加載方式如圖3。
    在試驗中，試件中每排鋼筋片的端部豎桿和腹桿、中部（或接近中部）上下縱向鋼筋布置應變片，

共6（或7）片（**在有腹桿或橫向鋼筋通過的中部，應變片在中點兩邊各布置一應變片，否則只在中點處布置一只應變片）。在每個試件的跨中（或接近跨中）鋼板底部布置百分表側撓度，共四個。應變數據的采集使用YJR-5型靜態電阻應變儀。
b承載力試驗階段：

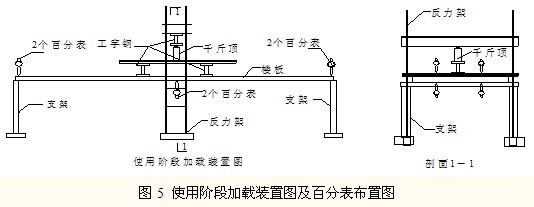

用千斤頂進行兩點分級加集中荷載，直至樓板破壞。加載簡圖如圖4。在樓板的跨中和支座處設置百分表，共3×2＝6個，如圖5；板內應變片布置圖見圖2。

2試驗結果及分析
2.1施工階段的試驗
A 跨度為3m的A組模板施工階段的試驗
1）理論計算結果
    模板鋼筋骨架在施工階段的變形至關重要。兩端簡支的自承式鋼模板一般由施工階段控制設計。施工階段鋼筋骨架的計算模型采用斜腹桿鉸接，上下縱向鋼筋連續的模型，不考慮底部薄鋼板的作用。不考慮鋼模板作用，是因?yàn)殇撃０宀⑽磁c縱向鋼筋連接，鋼模板僅僅是通過橫向鋼筋與鋼模板點焊連接，且離下弦有25mm的距離。
    計算采用的荷載為樓板自重（按照實際澆注的重量）以及與兩種活荷載分別疊加等3種情況。由于是施工階段，主要關注的是撓度，因此未考慮荷載分項系數。A組上下縱向鋼筋軸線間距為58mm。實際澆注后模板下?lián)?，樓板跨中?shí)際厚度為125mm，支座處105mm，樓板平均厚度115mm。鋼筋的彈性模量取2.1N/mm2。
2）理論模型的合理性分析：
    理論和實測值的對比見表1～表4。由表可見，試驗所測得的跨中撓度值、下上弦縱向鋼筋應變值和腹桿鋼筋應變值與相應理論值的對比可見，所采用的小桁架模型是合理的，有很高的精確。結果表明這一模型是合理的。

表1 撓度測試值

	平均值				理論值
試件編號	1	2	3	4	理論值
澆注完畢后	12.24	12.69	12.41	12.33	11.54
誤差（％）	6.0934	9.9939	7.567	6.8735	11.54
集中活荷載	17.20	17.15	17.49	17.49	16.97
誤差（％）	1.3434	1.0488	3.0521	3.0521	16.97
均布活荷載	16.98	17.65	17.50	17.35	17.06
誤差（％）	-0.5	3.4463	2.5671	1.688	17.06

**注：表中集中活荷載指跨中的集中活荷載；均布活荷載指在五等分點所加的集中活荷載（見圖3）。以下表格相同。
表2 試驗下弦鋼筋應變值

	平均值()				理論值()
試件編號	1	2	3	4	理論值()
澆注完畢后	330.7	330.5	365	343.8	341
誤差(%)	-3.03	-3.08	7.038	0.806	341
集中活荷載	479.5	491	476.5	493.8	538
誤差(%)	-10.9 489.7	-8.74	-11.4	-8.22	538
均布活荷載	-10.9 489.7	468.1	555	468	518
誤差(%)	-5.47	-9.63	7.143	-9.65	518

表3 試驗上弦鋼筋應變值

平均值()

理論值
()

試件編號
