摘  要：廈門建發國際大廈項目位于廈門東海岸的會展中心北片區，主樓高度219.4m。鋼管混凝土柱均為斜柱，1~15層向外傾斜2.45°，16~49層向內傾斜0.95°。該項目鋼結構施工具有焊接處較高、工期緊、海風大等特點，自行設計的裝配式操作平臺為鋼結構施工安全、加快施工進度提供有力的保障。

關鍵詞：高層鋼結構；裝配式操作平臺；施工；應用

1 施工概況

廈門建發國際大廈項目鋼結構主要由外框筒結構、核心筒勁性鋼骨柱和伸臂桁架三部分組成，外框柱鋼管柱由地下3層至49層，最大截面為φ1500×50mm，最小截面為φ1300×30mm，伸臂桁架分布在15~16層、31~32層避難層，貫穿核心筒外墻，成井字形。該項目主要存在三個鋼結構施工難點：

1）該項目地處廈門市海邊，平時地面風力達到3~4級；

2）該項目鋼管混凝土柱均為斜柱，對校正、焊接要求高；

3）業主要求工期緊。

如何做好沿海項目施工防風、防火，為校正、焊接提供良好的操作環境，同時縮短操作平臺的安裝時間，成為裝配式操作平臺的主設計思路。結合裝配式操作平臺特點，外框柱分段分在樓層結構標高高1.3m處，操作平臺安裝布置如圖1。

圖1 (裝配式鋼平臺)操作平臺布置

2 裝配式操作平臺的設計

2.1 平臺設計及主要材料

裝配式操作平臺的主要采用Q235材質，規格L100×100×6, L50×50×5以及厚度為3mm的鋼板。裝配式操作平臺的設計如圖2、圖3所示：

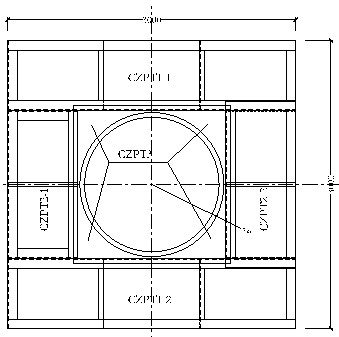

圖2 操作平臺平面

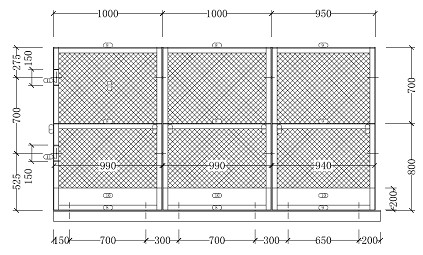

圖3 (裝配式鋼平臺)操作平臺立面

2.2 承載力計算

1)設計條件

裝配式操作平臺采用MIDAS/Gen V7.1.2軟件進行結構承載力驗算，操作平臺的自重可自動導入，施工活荷載主要由施工人員和設備材料的自重組成，取樓面活載q=2.0kn/m ²及最不利情況為5人（75kg）設備材料荷載的最大值。

(2)荷載取值

1)施工活荷載

按最不利情況為5個人，75KG設備材料荷載的最大值考慮：

LL1=1kn，LL2=2kn（1個操作人員的荷載，設備荷載，1個人算0.75kn）；

活荷載為=(0.75kn×5+2)kn/9m²=0.58 kn/m²＜住宅樓面活載q=2.0kn/m2,故取LL=2.0 kn/m2；

2)荷載組合（DL為恒載，LL為活載）

荷載組合1： 1.0×DL+1.4×LL

荷載組合2:  1.2×DL+1.4×LL

荷載組合3： 1.35×DL+1.4×（0.7）LL

(3)驗算結果

經MIDAS/Gen驗算可得，荷載組合2為最不利荷載組合，以下為荷載組合2下的位移、內力、應力、以及構件截面驗算：

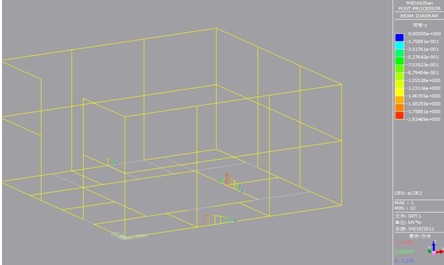

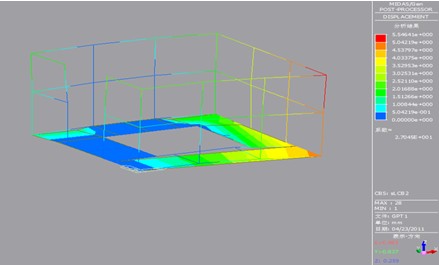

1)平臺位移如圖4所示。

圖4 平臺位移圖

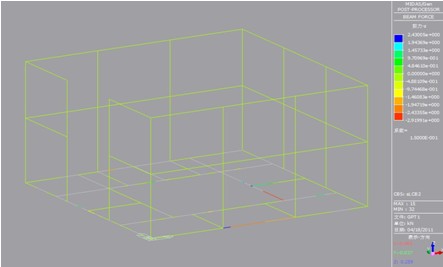

2)鋼梁剪內力如圖5，彎矩如圖6.

圖5 鋼梁剪力圖

圖6 鋼梁彎矩圖

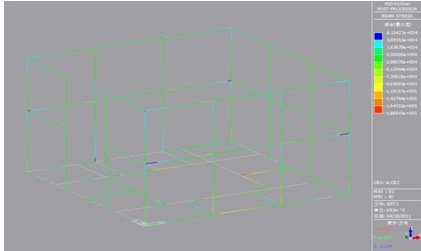

3)鋼梁應力變化如圖7

圖7 鋼梁應力圖

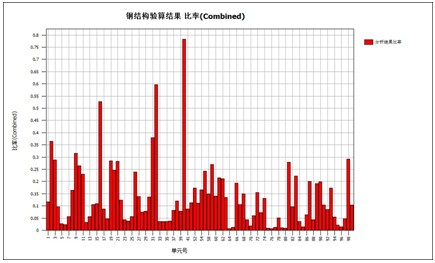

4)鋼結構驗算比率如圖8

圖8 鋼結構驗算比率

2.3 驗算結論

1)主梁（截面L100×100×6）

最不利受力構件單元編號為32，經驗算第32號的構件軸向應力、彎曲應力、組合強度及剪切強度都滿足要求（詳見附件一驗算結果）；

2)次梁（截面L50×50×5）

最不利受力構件單元編號為40，經驗算第40號的構件軸向應力、彎曲應力、組合強度及剪切強度都滿足要求（詳見附件一驗算結果）。

3 與傳統操作平臺的對比

3.1 搭設效率對比

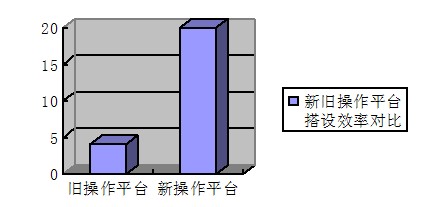

新操作平臺的搭設效率比舊操作平臺的搭設效率提高了400%，大大縮短了操作平臺的搭設時間，從而有力地保證施工進度，搭設效率對比如圖9所示。

     注：圖為4個架子工在8h內搭設的個數。

圖9 搭設效率對比

3.2 經濟效益

裝配式操作平臺的一次性投入成本較高，但從長遠利益來看，新操作平臺的成本低于舊操作平臺，新操作平臺循環使用20次既可與舊操作平臺使用20次產生的成本相齊。

3.3 安全性、美觀性

新操作平臺在安全性較舊操作平臺有很大的提升，新操作平臺可進行整體吊裝，免除在鋼柱上搭設鋼管，大大減小了搭設平臺的危險性；同時密封性好，接火性能好；穩固性好，承載能力搞，防護嚴密有效防止小型工具掉落。

4 高層鋼結構施工中的應用

4.1 裝配式操作平臺的組拼

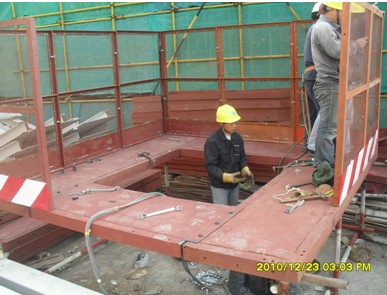

圖10 鋼平臺地面拼裝

4.2 裝配式操作平臺的安裝

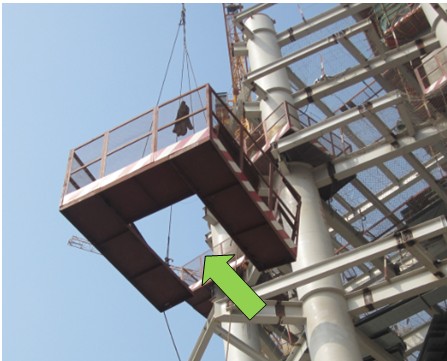

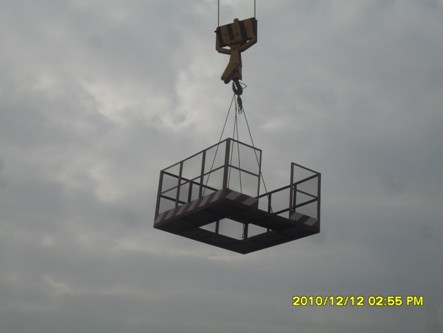

圖11 鋼平臺吊裝

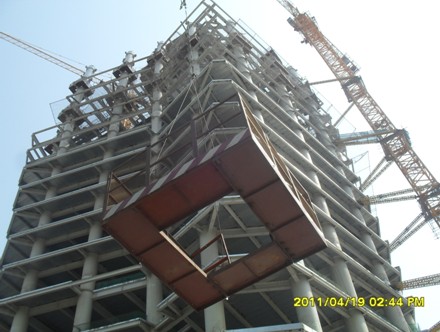

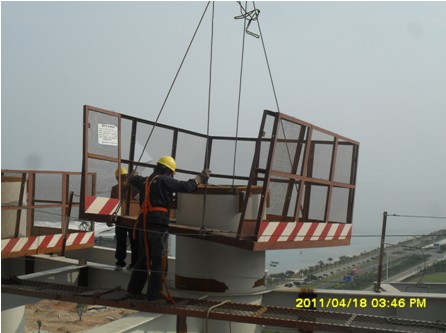

圖12 鋼平臺安裝

4.3裝配式操作平臺的使用

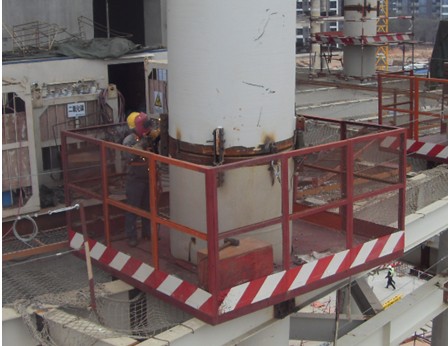

圖13 鋼柱校正

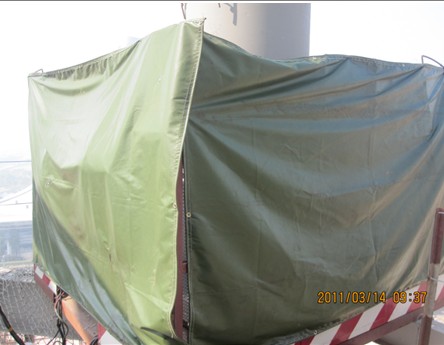

圖14 焊接過程防風

4.4裝配式操作平臺的轉運

圖15 裝配式操作平臺轉運

圖16 裝配式操作平臺拆除(裝配式鋼平臺)

5  維護與保養

由于本工程地處沿海城市，受海風的腐蝕影響較大，因此需要對裝配式操作平臺進行定期的維護與保養，做好防腐防銹工作。

6 結 語

針對本工程的三個施工難點，項目部自行設計了裝配式操作平臺，并成功地解決了這三個施工難題，為日后類似工程的施工提供借鑒與參考。

參考文獻

[1] GB 50068：2001  建筑結構可靠度設計統一標準[S].

[2] JGJ 80：91  建筑施工高處作業安全技術規范[S].

 （中建鋼構有限公司，廣東 深圳 518040）
